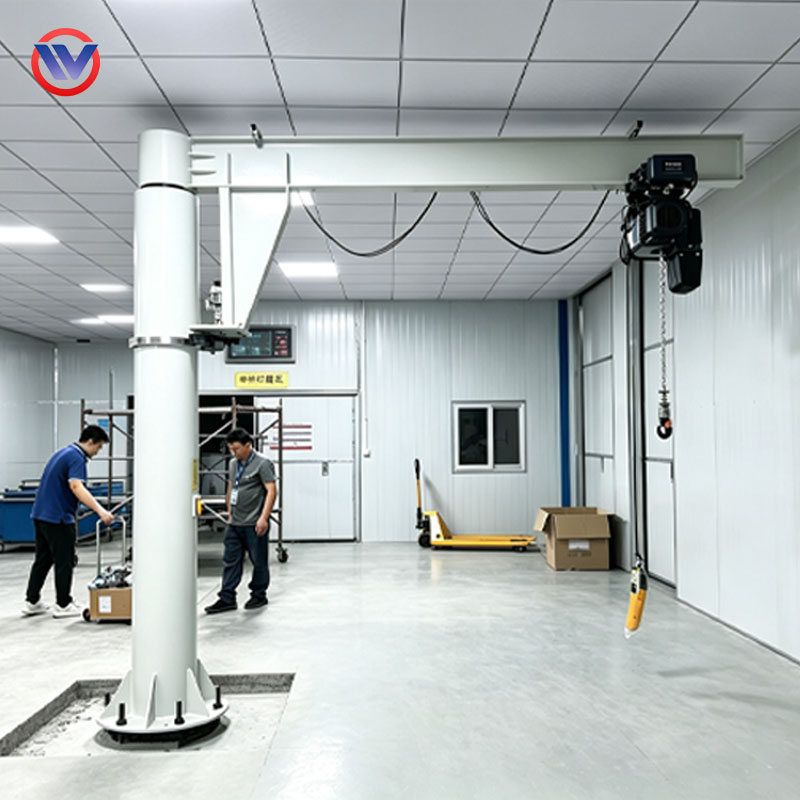

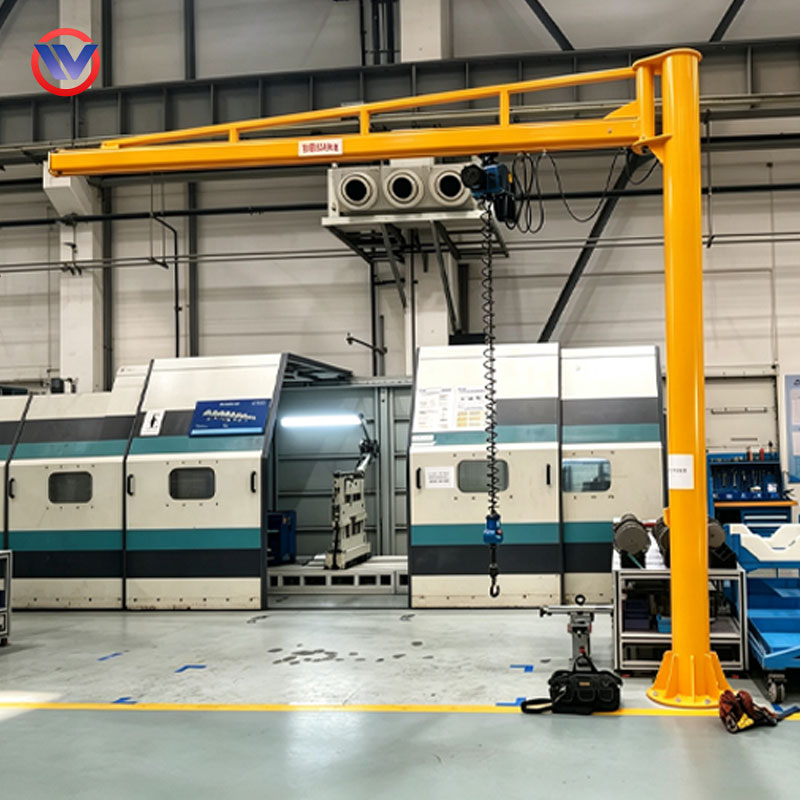

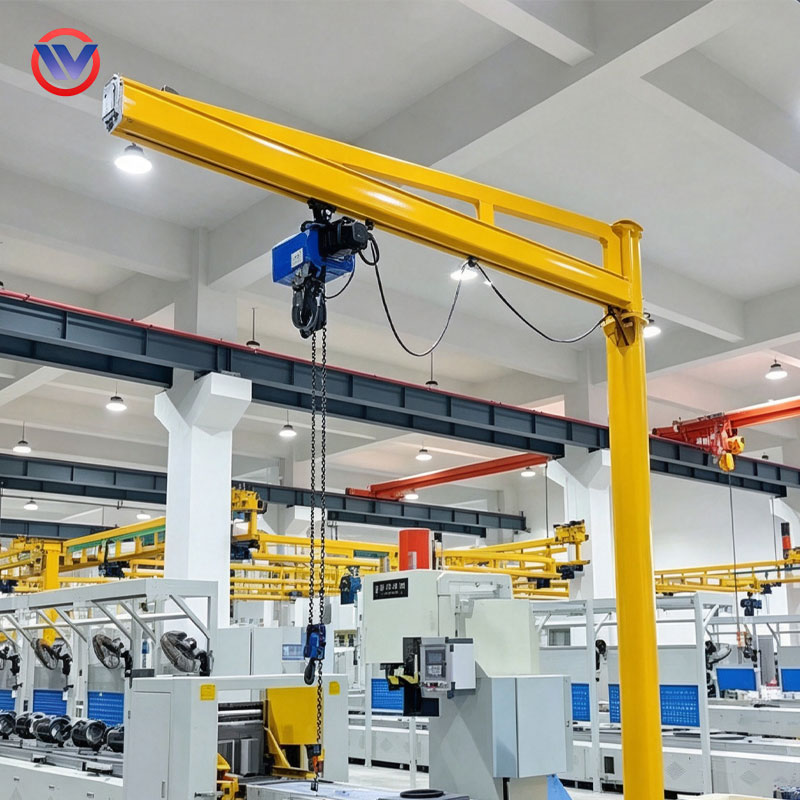

Стрэлавы кран, усталяваны на стойцы на падлозе, з'яўляецца самым танным спосабам перакрыцця клеткі памерам 6 × 8 м — каля 78 м² падмятаецца з плошчы плошчай 1,2 м² пры даўжыні стрэлы 5 м — і гэта правільны варыянт для любой камеры вагой менш за 2 т. Больш за тое, эканамічны пераварот: анкерны блок пачынае каштаваць даражэй, чым сам кран, і замест гэтага пакупнікі павінны прапанаваць звышмагутны кран. У гэтым кіраўніцтве разбіваецца геаметрыя пакрыцця, усталяваны кошт і матэматыка акупнасці, якія вызначаюць паміж стойкавым кранам, насценным блокам і рэйкавай сістэмай з выкарыстаннем спецыфікацый серыі BZD, створанай Weixu на Shandong Weixu Heavy Industry Machinery Co., Ltd. у Шаньдуне, Кітай.
Ахопленая плошча роўная π × L², але карысная плошча будзе бліжэй да 60 % ад гэтай, калі адняць мёртвую зону вакол калоны і зрушэнне крука. Стрэл даўжынёй 5 м займае 78,5 м²; першыя 0,8 м вакол слупа недаступныя, таму што кузаў пад'ёмніка не можа праехаць праз калону, а крук звісае на 300-500 мм з борта каляскі. Плануйце 45–50 м² сапраўднага працоўнага пакрыцця з 5-метровай прылады і каля 30 м² з 4-метровай рукі ў цеснай ячэйцы.
У большасці цытат дзве лічбы прапускаюцца. Па-першае, базавы момант — а не грузападымальнасць — вызначае памер падмурка: нагрузка ў 2 т на вышыні 5 м стварае прыкладна 10 т·м перакульвальнага моманту да прымянення дынамічнага каэфіцыента 1,25. Па-другое, мяжа адхілення наканечніка стрэлка: L/200 падыходзіць для звычайнай працы, але калі аператары загружаюць дэталі ў прыстасаванне, укажыце L/400, інакш крук адскочыць на 12 мм на адлегласці 5 м, і ніхто не будзе выконваць допуск.
✅ Вынік: купляйце пакрыццё, а не грузападымальнасць — 5-метровы кантавы кран, усталяваны на стойцы, забяспечвае прыкладна 50 м² карыснага радыусу дзеяння, і базавы момант, які ён стварае, адпавядае вашаму падмурку.
2. Колькі каштуе ўстаноўка і калі яна акупіцца?
Бюджэт у 1,6–1,9 разы перавышае цану абсталявання за цалкам усталяваны блок і чакайце акупнасці на працягу 7–14 месяцаў пры двухзменнай працы. Абсталяванне - гэта толькі частка стэка; будаўнічыя работы, грузаперавозкі і ўвод у эксплуатацыю - вось дзе канкуруючыя пастаўшчыкі разыходзяцца больш за ўсё.
| Лінія выдаткаў | 1 т × 4 м | 2 т × 5 м | Заўвагі |
|---|
| Абсталяванне, FOB Кітай | 3400–4600 долараў | 6200–8400 долараў | Пад'ёмнік, падвеска, электрыка ў камплекце |
| Марскі фрахт + страхоўка | 380–650 долараў | 600–950 долараў | LCL, 1–2 адз |
| Фундамент і грамадзян | 450–900 долараў | 1100–2200 долараў | Стаўкі працоўнай сілы адрозніваюцца ў 3 разы ў залежнасці ад краіны |
| Ўзвядзенне + увод у эксплуатацыю | 600–1200 долараў | 900–1600 долараў | 1–2 дні, экіпаж з 3 чалавек |
| Усяго ўстаноўлена | 4800–7300 долараў ЗША | 8800–13100 долараў ЗША | |
| Акупнасць у 2 змены | 7–11 месяцаў | 10–14 месяцаў | у параўнанні з 2 апрацоўшчыкамі на клетку |
Матэматыка акупнасці вартая таго, каб працаваць з вашымі ўласнымі стаўкамі працы. Камера з двума апрацоўшчыкамі каштуе каля 180-200 еўра ў дзень у Заходняй Еўропе і 110-140 долараў ва Усходняй Еўропе ці Паўднёва-Усходняй Азіі. Замена аднаго пагрузчыка на кран, які скарачае 90-секундную ручную перадачу менш чым за 30 секунд, вызваляе 6–7 гадзін працы за змену. На ўсталяванай 2-тоннай прыладзе па цане 11 000 долараў гэта складае 10–14 месяцаў — без уліку падзення пашкоджанняў пры апрацоўцы, якія звычайна зніжаюцца на 80% і больш, калі дэталі перастаюць цягаць па падлозе.
Больш за 3 т перастаньце параўноўваць краны і пачніце параўноўваць праекты падмурка: анкерны блок, клас нагрузкі і канструктыўны ўчастак змяняюць катэгорыю, таму Weixu цытуе сваю лінейку BZD грузападымальнасцю 0,25–5 т асобна ад цяжкіх канфігурацый стреловых кранаў, распрацаваных для кожнага прымянення. Пакупнікі, якія купляюць у кітайскага вытворцы, павінны пісьмова запытаць базы рэагавання перад падпісаннем - пастаўшчык, які не можа выдаць чарцёж падмурка, з'яўляецца гандляром, а не заводам.
✅ Вынік: усталяваны кошт у 1,6–1,9 разы перавышае цану абсталявання, а рабочая станцыя вагой 1–2 т акупляецца менш чым за год пры працы ў дзве змены.
FAQ
Пытанне: ці можа кран, усталяваны на стойцы, перамяшчацца па існуючай антрэсольнай пліце? A: Толькі пасля структурнай праверкі. Стрэлавыя краны канцэнтруюць нагрузку на чатырох анкерах, таму падвесная пліта звычайна мае патрэбу ў распорнай бэльцы або сталёвай пласціне са скразнымі нітамі. Weixu пастаўляе сілы рэакцыі падставы і макеты анкераў, каб ваш інжынер-канструктар мог праверыць пліту перад пачаткам вырабу.
Пытанне: Ці патрэбна мне паварот на 360°, ці дастаткова 270°? A: 270° ахоплівае большасць аднапраходных ячэек і захоўвае кантактнае кольца. Выберыце кран з паваротнай стрелой і поўным электрычным паваротам на 360°, калі ячэйка падаецца з двух бакоў або аператар працуе з абодвух канцоў машыны — ручное перастаноўка рычага грузападымальнасцю 2 т каштуе 8–12 секунд на ўздым.
Пытанне: які час для аптовых або індывідуальных заказаў? A: Стандартныя блокі БЖД адпраўляюцца на працягу 15 рабочых дзён; індывідуальныя пралёты, вышыні і схемы афарбоўкі OEM займаюць 20–25 дзён. Аптовыя заказы аб'ёмам больш за 10 адзінак плануюцца вытворчымі партыямі, і Weixu вяртае расцэнкі заводскіх цэн з прыкладаемым класам пошлін і чарцяжом падмурка.
CTA: атрымайце чарцёж макета і заводскую цану, перш чым здзейсніць
Адпраўце эскіз вашай камеры — след, вышыню крука, вага часткі і пад'ёмы за змену — і Weixu верне размечаны макет з указаннем карыснага пакрыцця, рэкамендаванай даўжыні стрыжня і асноўных сіл рэакцыі на працягу двух працоўных дзён. Shandong Weixu Heavy Industry Machinery Co., Ltd. стварае поўны спектр уласных сродкаў, ад лёгкіх працоўных станцый грузападымальнасцю 0,25 т да прамысловых кантавых кранаў грузападымальнасцю 5 т і звышмоцных канструкцый, з наладкай OEM/ODM, дакументацыяй CE і оптам для дыстрыб'ютараў.
