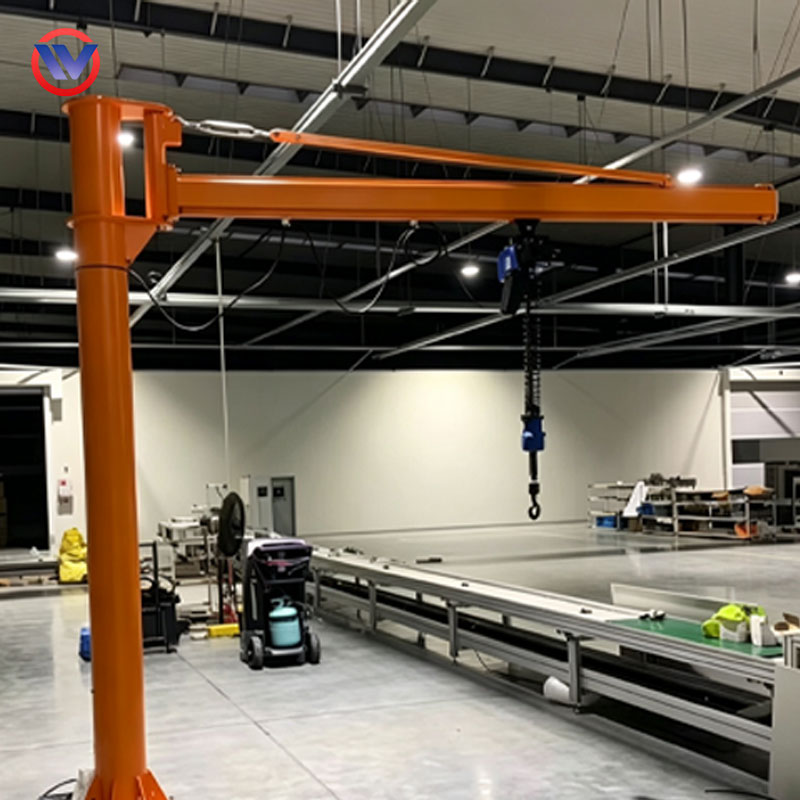

Больш за 3 т цяжкі кантавы кран перастае быць пад'ёмнікам, прыкручаным да стойкі, і становіцца фундаментальным праектам — 60–75% паломак у палявых умовах адносіцца да канструкцыі анкера і класа нагрузкі, а не да сталі. Агрэгат вагой 5 т пры вылезе 6 м стварае прыкладна 46 т·м базавага моманту, дастатковага для ўзняцця невялікага будынка, калі блок мае невялікі памер. У гэтым кіраўніцтве прыводзяцца формулы моманту, памеры блокаў, спецыфікацыі анкераў і правілы выбару класа нагрузкі, якія аддзяляюць сапраўдны цяжкі кантавы кран ад 2-тоннай рабочай станцыі з большай таблічкай, узятыя з спецыфікацый, якія Weixu цытуе штодня ў Shandong Weixu Heavy Industry Machinery Co., Ltd.

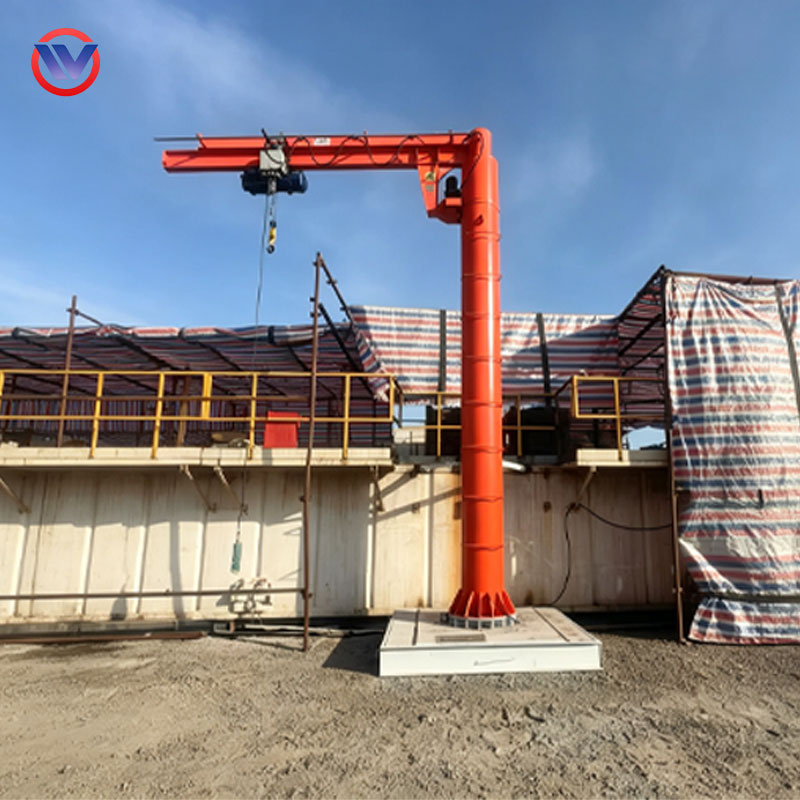

1. Наколькі вялікім павінен быць падмурак для вялікагрузнага кантавога крана?
Выбірайце памер блока ў залежнасці ад моманту перакульвання, а не вагі крана — і заўсёды дадавайце дынамічны каэфіцыент 1,25, перш чым заказваць бетон. Кіруючая формула досыць простая, каб за пяць хвілін праверыць малюнак любога пастаўшчыка:
- M = (SWL × 1,25 + маса пад'ёмніка і каляскі) × L + (уласная вага стрыжня × L ÷ 2)
- SWL - гэта намінальная нагрузка, L - выцяг да крука, а каэфіцыент 1,25 улічвае ўдар пад'ёмніка і паскарэнне каляскі
- Дадайце 15% для ветру, калі прылада знаходзіцца ў напаўадкрытай бухце або двары
Адзінка 5 т × 6 м: (5 × 1,25 + 0,35) × 6 + (3,2 × 3) = 46 т·м. Гэтая лічба рухае ўсё ўніз па плыні - нацяжэнне нітаў, аб'ём блока, арматуру і грунт. Для маштабу: пляцоўка 300 мм, якая падыходзіць для 1-тоннага стойкавага крана, вытрымлівае 4 т·м, так што гэта іншая катэгорыя будаўнічых работ, а не большая версія таго ж самага.
| Ёмістасць × ахоп | Базавы момант (дын. укл.) | Бетонны блок (Д×Ш×У) | Якары | Марка бетону |
|---|
| 3 т × 5 м | 24 т·м | 800 × 800 × 1000 мм | 4 × M24, убудаванне 12 d | C30 |
| 5 т × 6 м | 46 т·м | 1200 × 1200 × 1400 мм | 4 × M30, убудаванне 14 d | C30 |
| 8 т × 8 м | 96 т·м | 1600 × 1600 × 1800 мм | 8 × М30 | C35 |
| 10 т × 10 м | 150 т·м | 2000 × 2000 × 2200 мм | 8 × М36 | C35 |
Тры дэталі, якія вырашаюць, ці выжыве блок
- Тып анкера: адлітыя J-балты - адзіны надзейны выбар звыш 5 т. Хімічныя анкеры ў мадэрнізаваных плітах працуюць прыблізна да 3 т, затым рэгулюе выцягванне. Захоўвайце адлегласць да краю як мінімум 8 × дыяметр ніта.
- Маса блока: у 3–4 разы перавышае агульную масу крана; апорная здольнасць грунта павінна быць не менш за 100 кпа. На заліўной грунт дадайце 150-міліметровы пласт, інакш вы будзеце ліквідаваць асадкавыя расколіны на працягу сезона.
- Мяжа прагіну: L/250 для звычайнай працы, L/400, калі крук павінен утрымліваць становішча для зборкі. На 8 м гэта розніца паміж 32 мм і 20 мм прагіну наканечніка пад нагрузкай.
- Разрэз канструкцыі: каробкавая, не двутавровая, звыш 5 т. Прамысловы кантавы кран, пабудаваны на катанай двутаўравай бэльцы, круціцца менш чым за 150 т·м і на працягу некалькіх месяцаў выкідвае каляску з раўнавагі.
✅ Вынік: вылічыце базавы момант з дынамічным каэфіцыентам 1,25, а затым вызначце памер бетоннага блока — 5-тонны цяжкі кантавы кран звычайна патрабуе кубіка 1200 мм на C30.
2. Чаму тэрмін службы каробкі перадач залежыць ад класа нагрузкі больш, чым ад нагрузкі?
Кран з рэйтынгам A3, які перыядычна падымае 5 т, перажыве агрэгат з рэйтынгам A5, які злоўжывае грузападымальнасцю 3 т — запускі ў гадзіну і спектр нагрузак, а не танаж, зношваюць прывады. Клас нагрузкі (ISO 4301 / FEM 9.511) - адзіны радок, які часцей за ўсё прапускаецца ў кітайскіх каціроўках, і менавіта ён усталёўвае тэрмін службы падшыпнікаў, намінальныя паказчыкі тармазоў і цеплавую магутнасць рухавіка.
Што ўласна ўдакладніць
- Клас: A3 (FEM M4) падыходзіць для 4–8 запускаў у гадзіну; A5 (FEM M6) - гэта падлога для вытворчых клетак, якія працуюць у дзве змены, і ўсё, што працуе больш за 20 запускаў у гадзіну, належыць да A5 або вышэй.
- Рэйтынг рухавіка: настойвайце на S3 40% або S3 60%, а не на S2. Рухавік бесперапыннага дзеяння на паваротным прывадзе губляе 20-30% свайго праектнага тэрміну службы ў гарачым цэху.
- Прывад павароту: больш за 3 т выкарыстоўвайце спіральны рухавік з безадмоўным тормазам. Ручныя штурхальныя рычагі пры гэтай масе дрэйфуюць пад нагрузкай і не могуць размяшчацца ў межах 20 мм.
- Клас пад'ёмніка: падбярыце пад'ёмнік да крана — FEM мінімум 2 м, 3 м для ячэек з высокім цыклам. Лёгкі пад'ёмнік пад цяжкай канструкцыяй - самая распаўсюджаная неадпаведнасць, якую мы бачым пры надыходзячых рамонтных работах.
- Паварот: цяжкі кран з паваротнай стрелой патрабуе слізгальнага кольца для перамяшчэння на 360° плюс двайны тормаз. Толькі фестонныя канструкцыі змотваюць кабель пасля чатырох-пяці поўных абаротаў.
Сігналы няспраўнасці, якія азначаюць, што прылада была меншай
- Анкерныя балты паказваюць падаўжэнне больш за 5% пры штогадовай праверцы крутоўнага моманту — круціцца блок, а не стрыжань
- Паўзанне павароту пасля спрацоўвання тормазу, звычайна зношаны тармазны дыск у спалучэнні з перавышэннем колькасці працоўных цыклаў
- Знос ланцуга або троса сканцэнтраваны на адным участку 300 мм, што азначае, што пад'ёмнік цягнецца ўбок
- Тэмпература алею ў каробцы перадач вышэй за 85 °C пры тэмпературы навакольнага асяроддзя 30 °C — тэмпературны паказчык перавышаны, праблема са змазкай не ўзнікае
Вось дзе агульная спецыфікацыя не працуе. Спытайце ў любога кітайскага пастаўшчыка клас нагрузкі, групу пад'ёмніка FEM, базавыя сілы рэакцыі і чарцёж падмурка ў прапанове — каталожны стойкавы кран можна замовіць у фармаце PDF, канструкцыю 5 т нельга. Weixu выпускае ўсе чатыры стандартныя для канфігурацый канфігурацый стреловых кранаў грузападымальнасцю 3–5 т і распрацоўвае больш цяжкія або больш доўгія прамысловыя кран-краны для кожнага прымянення з опцыямі OEM/ODM па структуры, сістэме афарбоўкі і напрузе.
✅ Вынік: клас нагрузкі вызначае тэрмін службы прывада, таму перш чым абмяркоўваць танаж, укажыце A5/FEM M6 з рухавікамі з рэйтынгам S3 для любой двухзменнай камеры.
FAQ

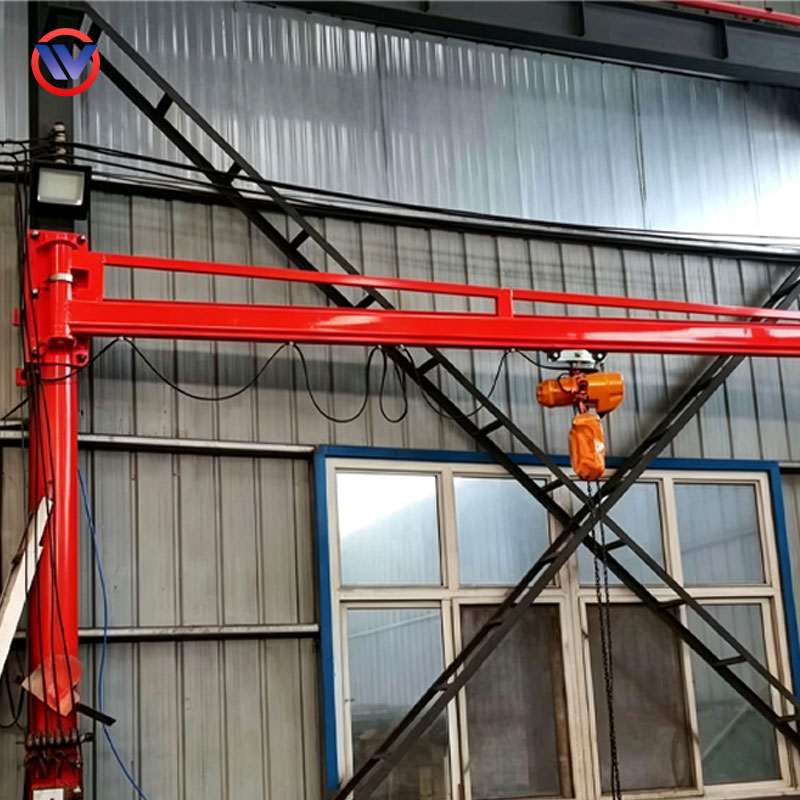

Пытанне: ці можа 5-тонны вялізны кантавы кран быць усталяваны на сцяне, а не на падлозе? A: Рэдка. Кранштэйн памерам 5 т × 6 м нагружае галоўную калону тым жа момантам 46 т·м, і на гэта разлічана нешматлікія будаўнічыя стойкі. Насценны кран з паваротнай стралой практычны да 3 т; больш за тое, мантаж падлогі або спецыяльна пабудаваны сталёвы каркас абыходзіцца танней, чым армаванне будынка.
Пытанне: Колькі на самай справе каштуе абслугоўванне ў год? A: Бюджэт 3–5% ад кошту абсталявання штогод: штоквартальная змазка, штогадовая праверка крутоўнага моманту якара, праверка тармазоў і праверка ізаляцыі паваротнага рухавіка. Weixu пастаўляе дыяграму крутоўнага моманту і спіс запасных частак з кожным блокам, каб мясцовыя падрадчыкі маглі абслугоўваць яго без наведвання завода.
Пытанне: Ці могуць пралёты перавышаць 10 м і які час выканання? A: Так — пралёты даўжынёй 12–15 м сканструяваны з каробчатымі балкамі, але мяжу ўсталёўвае прагін, а не трываласць. Стандартныя адзінкі пастаўляюцца за 15 рабочых дзён, індывідуальныя структуры - за 20-28 дзён, а Weixu апрацоўвае аптовыя і аптовыя заказы са сваёй фабрыкі ў Шаньдуне з праверкай трэціх асоб па запыце.
CTA: адпраўце сваю дыяграму нагрузкі, атрымайце чарцёж падмурка бясплатна
Дайце Weixu сваю грузападымальнасць, вылет, вышыню крука і пускі ў гадзіну, і вы атрымаеце разлік базавага моманту, рэкамендаваныя памеры блока, расклад анкераў і заводскую цану адпаведнага вялікагрузнага кантавога крана — звычайна на працягу двух працоўных дзён. Кампанія Shandong Weixu Heavy Industry Machinery Co., Ltd. вырабляе канструкцыйныя краны, гнуткія і жорсткія сістэмы KBK і ланцуговыя пад'ёмнікі еўрапейскага тыпу пад адным дахам у Шаньдуне, Кітай, пастаўляючы OEM, ODM і праграмы дыстрыб'ютараў па ўсім свеце.
